Оптическая инспекция

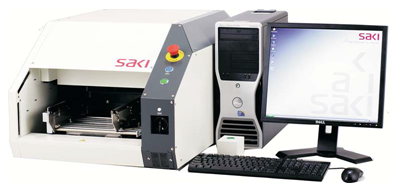

Настольная система автоматической оптической инспекции BF-COMET 18 предназначена для простого анализа установленных электронных компонентов методом сканирования и сравнения с эталонным образцом. Изображение передается через систему линз и зеркал на матрицу высокого разрешения изображение и проводится анализ. Данная система оптической инспекции удобна тем, что имеет сравнительно небольшие размеры, невысокую стоимость и высокую производительность, так как процесс сканирования происходит достаточно быстро, сравнимо с печатью обычным принтером листка А4.

Компактная настольная автоматическая оптическая система инспекции Sherlock-300F позволит вам осуществлять проверку собранных плат в любом месте на вашем производстве. Система Sherlock-300F предлагает экономичный способ обнаружения дефектов и улучшения всего процесса сборки печатных плат. Все программирование и управление осуществляется через интуитивно понятный интерфейс, расположенный на большом сенсорном экране.

Модель Sherlock (контроль собранных плат после оплавления) может быть просто настроена для трех различных типов проверки плат, что делает эту машину очень гибкой.

В одной конфигурации, могут быть объединены следующие этапы проверки: проверка после нанесения паяльной пасты, проверка после установки компонентов и после пайки.

Оборудование Sherlock (Rexxam), Япония, предназначено для работы как в качестве отдельно стоящей машины, так и имеет возможность встраивания в линию. Оборудование предназначено для контроля правильности установки компонентов до 01005, проверки качества пайки и правильности нанесения паяльной пасты.

Южно-Корейская система АОИ MV-3 используется для инспекции собранных печатных узлов. В системе используется технология цветной подсветки для определения большинства дефектов возникающих при сборке изделий. Система может быть выполнена с рабочим полем для плат размером до 450 x 400 мм или до 660 x 510 мм.

Помимо этого, данная система автоматической оптической инспекции оснащается боковыми камерами для инспекции скрытых выводов мест, требующих дополнительного внимания. Данная система отлично подойдет для прототипного и мелкосерийного производства.

Данная система автоматической оптической инспекции является дальнейшем продолжение развития систем MV-3. Несмотря на настольный тип исполнения производитель внедрил в систему технологию многочастотного муара для 3D инспекции. Данная система имеет 4 проекции (опционально 8) и позволяет осуществлять более точную инспекцию по сравнению с предыдущими моделями.

Данная система контроля качества нанесения паяльной пасты (или SPI) обеспечит вашей линии поверхностного монтажа контроль нанесенной паяльной пасты и позволит вам сократить количество дефектов паяных соединений, значительная часть которых являются следствием некачественного нанесения паяльной пасты. Система комбинирует в себе «муаровую» технологи вместе с технологией цветных изображений, что позволяет точно воспроизвести 3D модель столбиков припоя.

Автоматическая установка оптического контроля Sherlock-500L - это три системы проверки в одной машине! Модель Sherlock-500L может быть просто настроена для трех различных типов проверки ПП, что делает эту машину очень гибкой. В одной конфигурации, могут быть объединены следующие этапы проверки: проверка после нанесения паяльной пасты, проверка после установки компонентов и после пайки.

Оборудование Sherlock, Япония, предназначено для работы в линии или в качестве отдельно стоящей машины. Оборудование предназначено для контроля правильности установки компонентов до 15000, проверки качества пайки и правильности нанесения паяльной пасты.

Расположенные под углом источники света благодаря специальному алгоритму позволяют определить форму припоя и не только образ, но и объем. Таким образом Sherlock гарантирует качество проверки паянных соединений. Отраженные под углом трехцветные (RGB) источники формируют двухуровневое 2D цветное изображение, преобразованное из 3D.

Система 3D позволяет проводить объемный анализ инспектируемых объектов путем измерения высоты, в отличии от 2D систем, в которых нет данных по высоте компонента. Данная система способна определять приподнятые компоненты и выводы, а также определять объем припоя и прочее. Система осуществляет проверку платы со скоростью 50 см2/сек, используя систему 2D и 3D инспекции одновременно. Машина моделирует 3-х мерную карту поверхности инспектируемого объекта в реальном времени.

Автоматическая оптическая 3D инспекция Eagle позволит вам обеспечить контроль собранных электронных узлов и исключить все возможные дефекты. С помощью муаровой технологии и специальной системы подсветки программное обеспечение системы автоматической оптической инспекции воссоздает 3D модель компонента вместе с формой паяного соединения. Системе можно поставить конкретную задачу по идентификации тех или иных признаков дефектов. Опционально система может оснащаться дополнительными боковыми камерами для инспекции скрытых выводов.

Система автоматической оптической инспекции A-LI предназначена для контроля качества собранных печатных плат. Система осуществляет инспекцию по принципу трехцветной подсветки компонента, что позволяет обнаружить большинство дефектов.

Машина осуществляет инспекцию компонентов и паяных соединений. Также АОИ A-LI может быть использована для инспекции паяных соединений штыревых компонентов. Для повышения производительности производитель предлагает такие опции как сдвоенный конвейер или дополнительная камера инспекции для осуществления инспекции платы с верхней и нижней стороны в одно время.

Система автоматической оптической инспекции A-1200 предназначена для контроля качества собранных печатных плат. Данная модель является специальной модификацией АОИ A-LI предназначенной для инспекции печатных плат больших размеров, длиной до 1200 мм, а именно для инспекции светодиодных модулей. Данная система отлично подойдет производителям светодиодных светильников.

Высокоточная система оптической инспекции MV-6 omni предназначена для инспекции электронных узлов после установки электронных компонентов или после осуществления пайки. Система АОИ предназначена для определения различных дефектов таких как: смещение компонента, неверный компонент, отсутствие припоя и многое другое. В данной системе оптической инспекции используется технологии многочастотного муара и цветной подсветки, благодаря которым можно полностью исключить брак.

Данная система использует 8 «муаровых», цветную подсветку, а также опционально может быть оснащена боковыми камерами для инспекции компонентов со скрытыми выводами. Система может быть выполнена с различными исполнениями конвейерной системы для работы с большими и малыми размерами плат, а также с двойным конвейером.

Высокоточная система оптической инспекции MV-9 предназначена для инспекции электронных узлов после установки электронных компонентов или после осуществления пайки. Данная система автоматической оптической инспекции является следующим поколением систем MV-6. В данных системах используются те же самые технологии. Основное отличие — это прецизионная система многочастотного муара, включающая до 12 проекций

Данная система SPI предназначена для инспекции нанесения паяльной пасты. Система встраивается в линию посредством SMEMA интерфейса после автоматического принтера. В данной системе SPI используется бестеневая технология многочастотного муара, что позволяет с высокой точностью определить объем, размеры и форму столбика нанесенной паяльной пасты.

В системе SPI используется два прожектора света проецирующие на поверхность платы «муаровый» рисунок. Помимо этого, реализована функция, учитывающая коробление платы, при осуществлении инспекции паяльной пасты. В установке инспекции нанесения паяльной пасты реализована функция 3D визуализации, что позволяет быстро сориентироваться оператору при необходимости его вмешательства. В модельном ряде представлено несколько систем для плат большого и малого размера, а также с двойным конвейером. Данная система SPI отлично подойдет при серийной сборке сложных электронных узлов.
