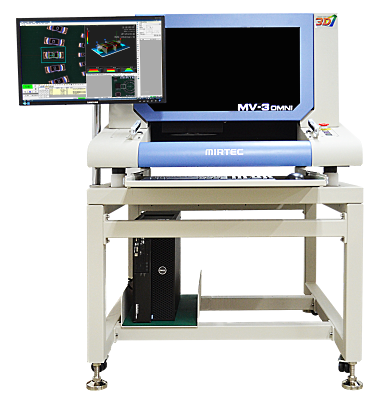

Настольная система автоматического оптического контроля MV-3 omni
Данная система автоматической оптической инспекции является дальнейшем продолжение развития систем MV-3. Несмотря на настольный тип исполнения производитель внедрил в систему технологию многочастотного муара для 3D инспекции. Данная система имеет 4 проекции (опционально 8) и позволяет осуществлять более точную инспекцию по сравнению с предыдущими моделями.
Настольная система автоматического оптического контроля MV-3 omni - особенности
- Технология многочастотного муара
- Настольное исполнение
- Телеметрические линзы
| Разрешение камеры | 25 МП; 7,7 мкм | 15 МП; 10 мкм | 15 МП; 15 мкм |
| Скорость 3D инспекции | 1 460 мм2/сек | 1 890 мм2/сек | 4 260 мм2/сек |
| Скорость 2D инспекции | 4 593 мм2/сек | 5 080 мм2/сек | 10 716 мм2/сек |
| Минимальный инспектируемый размер | 0201 мм (0,3 мм шаг выводов) | 03015 мм (0,4 мм шаг выводов) | 0603 мм (0,4 мм шаг выводов) |
| Размер печатных плат | от 50 x 50 мм до 450 x 390 мм | ||
| Толщина платы | 0,5 – 3 мм | ||
| Толщина платы (опция) | 0,5 – 5 мм | ||
| Зазор над печатной платой | 45 мм | ||
| Зазор под печатной платой | 45 мм | ||
| Тип инспекции | После пайки, после установки компонентов | ||
| Контролируемые параметры | |||
| Отсутствие компонента, проверка полярности, могильный камень, перевернутый компонент, повреждения, шарик припоя, посторонние объекты, смещение, наклон, высота, приподнятый корпус, BGA, перемычки, поднятый вывод, излишнее количество припоя, недостаточное количество припоя, волновая пайка, селективная пайка, лазерная пайка, роботизированная пайка, распознавание маркировки | |||
| Требования к помещению | |||
| Электрическое подключение | 220 В / 50 Гц, 1 фаза, 1,1 кВт | ||
| Габаритные размеры | 1005 х 1200 х 1520 мм | ||
| Вес | 350 кг без станины | ||
| Габаритные размеры MV-3L | 1005 x 1200 x 1415 мм | ||
| Габаритные размеры MV-3U | 1215 x 1455 x 1450 мм | ||
| Вес MV-3L | 160 кг без станины 300 кг со станиной | ||
| Вес MV-3U | 300 кг без станины 500 кг со станиной | ||
