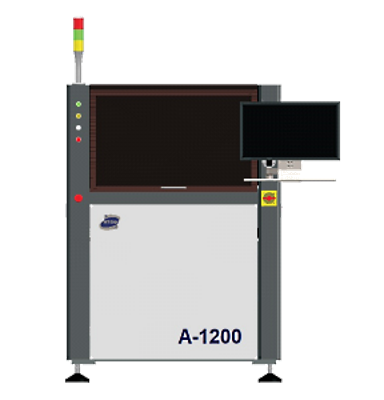

Автоматическая оптическая инспекция печатных плат A-1200
Система автоматической оптической инспекции A-1200 предназначена для контроля качества собранных печатных плат. Данная модель является специальной модификацией АОИ A-LI предназначенной для инспекции печатных плат больших размеров, длиной до 1200 мм, а именно для инспекции светодиодных модулей. Данная система отлично подойдет производителям светодиодных светильников.
Особенности
- Высокая производительность
- Распознавание всех известных дефектов
- Невысокая цена
| Технические характеристики | |
|---|---|
| Модель | A-1200 |
| Размер печатных плат | От 50 х 50 мм до 1200 х 460 мм |
| Зазор над печатной платой | 50 мм |
| Зазор под печатной платой | 35 мм |
| Высота конвейера | 900 ± 40 мм |
| Толщина платы | 0,6 – 6 мм |
| Зазор по краям платы | 3 мм |
| Тип инспекции | После пайки, после установки компонентов, после нанесения паяльной пасты |
| Тип подсветки | Многоступенчатая кольцевая светодиодная подсветка |
| Контролируемые параметры | |
| Отсутствие компонента, неверный компонент, смещение компонента, проверка полярности | |
| Наличие/отсутствие припоя, приподнятый вывод, приподнятый чип | |
| Распознавание маркировки, перемычки, посторонние объекты | |
| Требования к помещению | |
| Электрическое подключение | 220 В/ 50 Гц, 1 фаза |
| Сжатый воздух | 4-6 бар |
| Габаритные размеры (Д х Ш х В) | 1090 х 1265 х 1516 мм |
| Вес | 800 кг |
