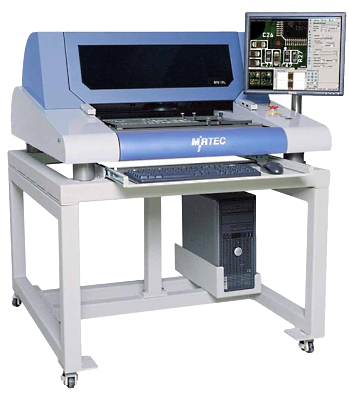

Настольная система автоматического оптического контроля MV-3
Южно-Корейская система АОИ MV-3 используется для инспекции собранных печатных узлов. В системе используется технология цветной подсветки для определения большинства дефектов возникающих при сборке изделий. Система может быть выполнена с рабочим полем для плат размером до 450 x 400 мм или до 660 x 510 мм.
Помимо этого, данная система автоматической оптической инспекции оснащается боковыми камерами для инспекции скрытых выводов мест, требующих дополнительного внимания. Данная система отлично подойдет для прототипного и мелкосерийного производства.
Настольная система автоматического оптического контроля MV-3 - особенности
- Технология цветной подсветки
- Боковые камеры инспекции
- Работа с платами до 660 x 510 мм
- Телеметрические линзы
| Технология инспекции | Технология RGB подсветки | |||
| Разрешение камеры | Основная | Боковые | ||
| 18 МП; 9,8 мкм | 18МП; 7,3 мкм | 10 МП; 13,4 мкм | 10 МП; 9,8 мкм | |
| Скорость инспекции | 5 604 мм2/сек | 3 213 мм2/сек | 5 293 мм2/сек | 3 007 мм2/сек |
| Минимальный инспектируемый размер | 0402 мм (0,3 мм шаг выводов) | 0201 мм (0,3 мм. шаг выводов) | 0603 мм (0,4 мм шаг выводов) | 0402 мм (0,3 мм шаг выводов) |
| Размер печатных плат MV-3L | от 50 x 50 мм до 450 x 400 мм | |||
| Размер печатных плат MV-3U | от 50 x 50 мм до 660 x 510 мм | |||
| Толщина платы | 0,5 – 3 мм | |||
| Зазор над печатной платой | 45 мм | |||
| Зазор под печатной платой | 45 мм | |||
| Тип инспекции | После пайки, после установки компонентов, после нанесения паяльной пасты | |||
| Контролируемые параметры | ||||
| Отсутствие компонента, проверка полярности, могильный камень, перевернутый компонент, повреждения, шарик припоя, посторонние объекты, смещение, наклон, высота, приподнятый корпус, BGA, волновая пайка, селективная пайка, лазерная пайка, роботизированная пайка, распознавание маркировки. | ||||
| Требования к помещению | ||||
| Электрическое подключение | 220 В / 50 Гц, 1 фаза, 1,1 кВт | |||
| Габаритные размеры MV-3L | 1005 x 1200 x 1415 мм | |||
| Габаритные размеры MV-3U | 1215 x 1455 x 1450 мм | |||
| Вес MV-3L | 160 кг без станины 300 кг со станиной | |||
| Вес MV-3U | 300 кг без станины 500 кг со станиной | |||
