Линия подготовки поверхности мод. Preparation before HAL line производства ф. Circuit-Tech (КНР)

Линия подготовки поверхности мод. Preparation before HAL line производства ф. Circuit-Tech (КНР)

Состав линии:

Модуль 1: Загрузка, микротравление

Модуль 2: 3-х каскадная промывка

Модуль 3: Обдувка и разгрузка

Технические характеристики
Максимальный размер заготовок 630 х ∞ мм
Минимальный размер заготовок 200 х 200 мм
Толщина заготовок 0,3 – 3,2 мм
Скорость конвейера 0,5 – 3 м/мин
Ширина конвейера 700 мм

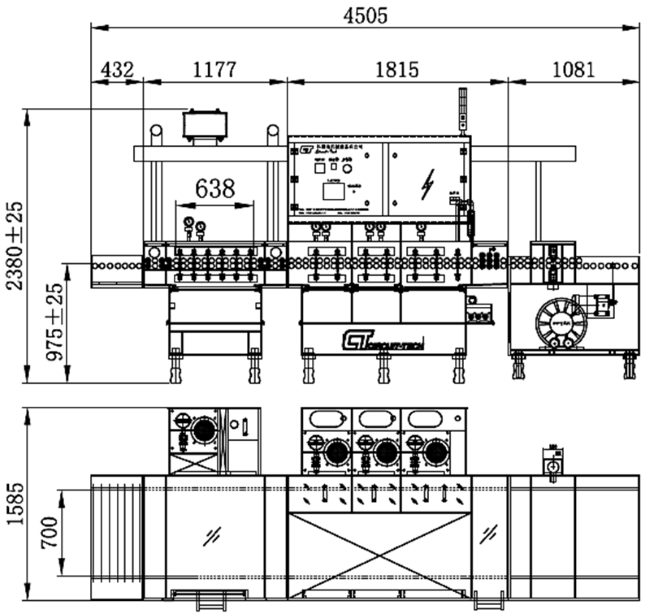

Ширина линии 1585 мм
Длина линии  4505 мм
Высота линии 2380 ± 25 мм
Рабочая высота 975 ± 25 мм
Диаметр роликов конвейера 43 мм
Расстояние между осями роликов конвейера 58 мм
Электропитание 380 В, 50 Гц
Потребляемая мощность менее 11,6 кВт
Потребление деионизованной воды 5 – 10 л/мин
Система управления PLC, сенсорный дисплей
