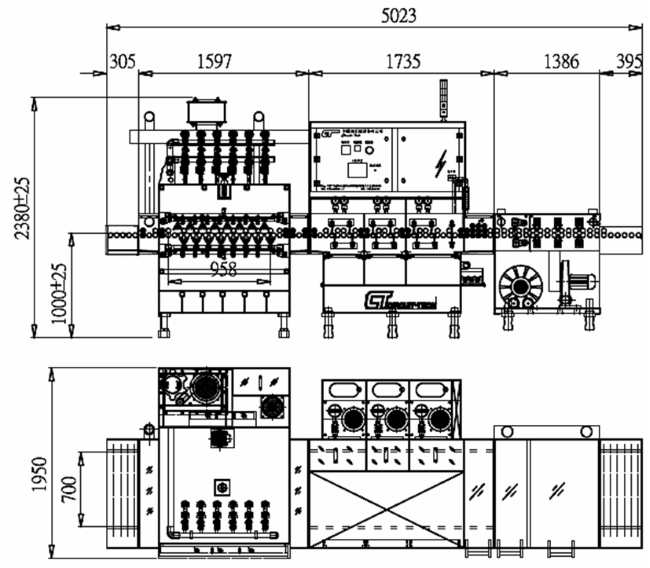

Линия проявления паяльной маски мод. Solder mask developing line

Линия проявления паяльной маски мод. Solder mask developing line

Состав линии:

Модуль 1: Загрузка и проявление

Модуль 2: 3-х каскадная промывка

Модуль 3: Обдувка и сушка, разгрузка

Технические характеристики
Максимальный размер заготовок 630 х ∞ мм
Минимальный размер заготовок 200 х 200 мм
Толщина заготовок 0,3 – 3,2 мм
Скорость конвейера 0,5 – 3 м/мин
Ширина конвейера 700 мм
Ширина линии 1950 мм
Длина линии  5023 мм
Высота линии 2380 ± 25 мм
Рабочая высота 1000 ± 25 мм
Диаметр роликов конвейера 43 мм
Расстояние между осями роликов конвейера 55 мм
Электропитание 380 В, 50 Гц
Потребляемая мощность менее 16,6 кВт
Потребление деионизованной воды 5 – 10 л/мин
Система управления PLC, сенсорный дисплей
