Линия снятия металлорезиста (одностадийная) мод. Tin stripping line производства ф. Circuit-Tech (КНР)

Линия снятия металлорезиста (одностадийная) мод. Tin stripping line производства ф. Circuit-Tech (КНР)

Состав линии:

Модуль 1: Загрузка, снятие резиста, 2-х каскадная промывка

Модуль 2: Обдувка и сушка, выходной конвейер

Технические характеристики
Максимальный размер заготовок 630 х ∞ мм
Минимальный размер заготовок 200 х 200 мм
Толщина заготовок 0,1 – 3,2 мм
Скорость конвейера 0,5 – 3 м/мин
Ширина конвейера 700 мм

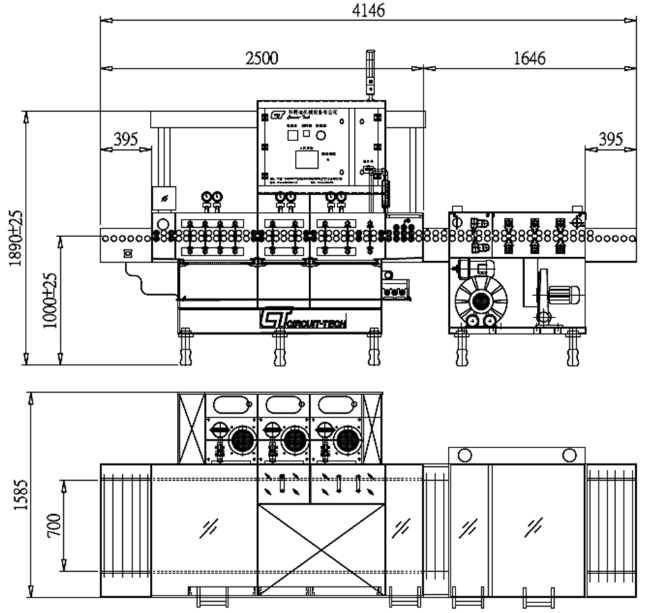

Ширина линии 1585 мм
Длина линии  4146 мм
Высота линии 1890 ± 25 мм
Рабочая высота 1000 ± 25 мм
Диаметр роликов конвейера 43 мм
Расстояние между осями роликов конвейера 58 мм
Электропитание 380 В, 50 Гц
Потребляемая мощность менее 9,4 кВт
Потребление воды 5 – 10 л/мин
Система управления PLC, сенсорный дисплей
Размещение панели управления на модуле промывки
Размещение кабелей сверху линии
Сливная труба 2 шт.
Подвод воды 1 шт.
