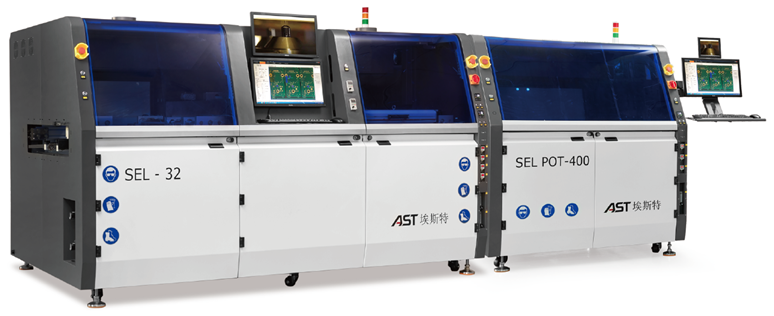

Высокопроизводительная система селективной пайки SEL-32
Модульная система селективной пайки SEL-32 — это модификации модели SEL-31 только с двойными модулями пайки. Дынные модули можно оснастить разными диаметрами насадок или работать по свинцовой и бессвинцовой технологии на одной линии. Система может использована как автономно, так и вместе с дополнительными модулями пайки SEL POT-400. Данная установка селективной пайки может быть выполнена как с двумя независимыми соплами, так и с одним.
Особенности:
- Электромагнитный паяльный насос
- Роликовый конвейер

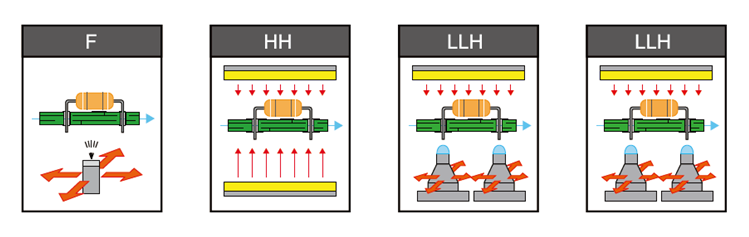

- Система 3 в 1, 3 отдельных зоны
- Встраиваемая в линию
- Сдвоенные модули пайки
| Технические характеристики | |
|---|---|
| Максимальный размер плат | 510 х 460 мм |
| Зазор над платой | 120 мм |
| Зазор под платой | 60 мм |
| Максимальный вес платы | до 10 кг |
| Толщина печатной платы | 0,2 – 5 мм |
| Высота конвейера | 900 ± 30 мм |
| Тип конвейера | роликовый |
| Объем бака для флюса | 3 л |
| Точность нанесения флюса | 0,1 мм |
| Предварительный нагрев | ИК |
| Температура предварительного нагрева | до 200 °С |
| Внутренний диаметр насадок | от 4 до 20 мм |
| Материал бака с припоем | титановый сплав |
| Объем бака с припоем | 20 кг |
| Максимальная температура | до 350 °С |
| Высота волны | до 5 мм |
| Габаритный размеры | 2860 х 1650 х 1650 мм |
| Вес | 1600 кг |
| Подключение к азоту | 3 – 5 бар; 25 л/мин; чистота 99,998% |
| Электропитание | 380В; до 10 кВт |
