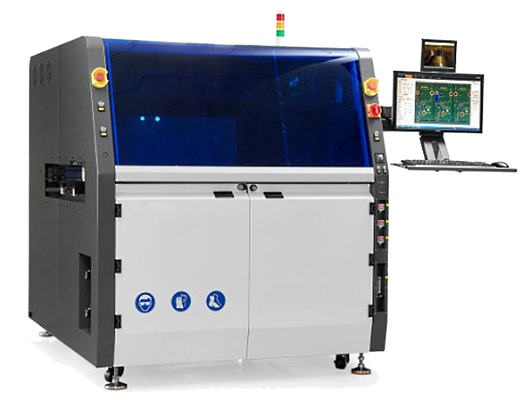

Конвейерная система селективной пайки SEL POT-400
Модульная система селективной пайки, сочетающая все три модуля в рамках одного. Аэрозольный флюсователь, система предварительного нагрева и модуль пайки размещены на прецизионном координатном столе. В системе используется электромагнитный паяльный насос, который обеспечивает работу с припоем без прямого контакта. Система может использована как автономно, так и вместе с аналогичными моделями как часть линии. Система селективной пайки может быть выполнена как с двумя независимыми соплами, так и с одним.
Особенности:
- Электромагнитный паяльный насос
- Роликовый конвейер
- Система 3 в 1
- Встраиваемая в линию
| Технические характеристики | |
|---|---|
| Максимальный размер плат | 450 х 400 мм |
| Зазор над платой | 120 мм |
| Зазор под платой | 60 мм |
| Максимальный вес платы | до 10 кг |
| Толщина печатной платы | 0,2 – 5 мм |
| Высота конвейера | 900 ± 30 мм |
| Тип конвейера | роликовый |
| Объем бака для флюса | 3 л |
| Точность нанесения флюса | 0,1 мм |
| Предварительный нагрев | ИК |
| Температура предварительного нагрева | до 200 °С |
| Внутренний диаметр насадок | от 4 до 20 мм |
| Материал бака с припоем | титановый сплав |
| Объем бака с припоем | 13 кг |
| Максимальная температура | до 350 °С |
| Высота волны | до 5 мм |
| Габаритный размеры | 4380 х 1650 х 1650 мм |
| Вес | 1200 кг |
| Подключение к азоту | 3 – 5 бар; 25 л/мин; чистота 99,998% |
| Электропитание | 380В; до 8 кВт |
