Нанесение финишных покрытий

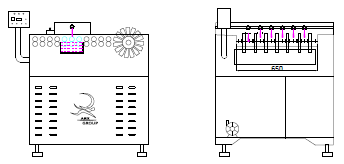

Флюсователь печатных плат

Флюсователь печатных плат

Горизонтальные роликовые флюсователи серии HDF разработаны для непрерывного процесса флюсования печатных плат перед процессом выравнивания припоя горячим воздухом (HAL). Загрузка может выполняться вручную или автоматизированным устройством, модуль может быть установлен в линию вместе с модулями предварительной и последующей очистки.

Установка выравнивания припоя горячим воздухом

Установка выравнивания припоя горячим воздухом

Система HALTEC – это установка выравнивания припоя горячим воздухом (горячее лужение печатных плат) после процесса флюсования. Все оборудование, такое как: тигель для припоя, воздушные ножи, корпус установки и кожухи, изготовлены из нержавеющей стали. Для ускоренного теплообмена на печатной плате, направление потока припоя в системе горизонтальное, благодаря чему достигается наименьшее время пребывания платы в зоне припоя. Механизм подъема состоит из линейной направляющей с частотно-управляемым двигателем постоянного тока. Фиксированные воздушные ножи, гарантируют минимальные расстояния до печатной платы. Продувка горячим воздухом обеспечивает равномерное покрытие припоем.

Установка охлаждения после горячего лужения

Установка охлаждения после горячего лужения

Конвейерная установка HC 650 предназначена для охлаждения печатных плат после процесса выравнивания припоя горячим воздухом (горячего лужения) и транспортировки их в линию очистки. Вентилятор установки создает воздушную подушку, которая расположена над перфорированной плитой из нержавеющей стали. Платы после процесса выравнивания припоя горячим воздухом (горячего лужения) укладываются на эту воздушную подушку и перемещаются в линию отмывки. Равномерно распределяемый воздух позволяет охлаждать платы не оставляя царапин на них. Транспортировка плат к линии отмывки выполняется под действием собственного веса, проскальзывая по воздушной подушке, наклонного стола, через всю установку.

Линия отмывки после горячего лужения

Линия отмывки после горячего лужения

Post clean after HAL lines – это линия отмывки печатных плат после операции выравнивания припоя горячим воздухом (горячего лужения). Для максимально эффективного удаления загрязнений с поверхности платы используются мягкие нейлоновые щетки. Прижим щёток регулируется автоматически, подстраиваясь под толщину обрабатываемой платы.

Установка инфракрасного оплавления печатных плат

Установка инфракрасного оплавления печатных плат

Современные многослойные печатные платы (МПП) могут быть не толще и не тоньше обычных двухсторонних плат и при этом иметь более 12 слоев. Основной причиной брака МПП может быть ее расширение или сжатие по оси Z во время термообработки такой как, например, инфракрасное (ИК) оплавление. Если платы во время обработки подвергаются термоудару, а не нагреваются с умеренной интенсивностью, возможно, что количество брака будет недопустимым. Установка инфракрасного оплавления серии PC была разработана для устранения проблем связанных с контролем температуры.
