Линия электрополировки, производства ООО «РТС Инжиниринг»

Линия электрополировки предназначена для финишной полировки прецизионных трафаретов поверхностного монтажа с целью удаления шероховатостей на внутренних частях апертур. При отсутствии данной стадии обработки паяльная паста при трафаретной печати будет оставаться внутри апертур трафарета.

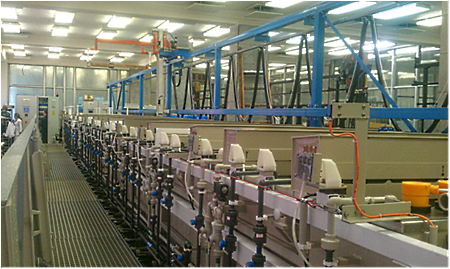

Линия состоит из ряда ванн, установленных на металлических подставках из стали с порошковым покрытием. Для обслуживания ванн вдоль линии расположен трап шириной 800-1000 мм. Для переноса штанг с деталями линия предусмотрен автооператор с точной системой позиционирования. Автооператор выполнен из нержавеющей стали с покрытием порошковой краской, оснащен мотор-редукторами и пультом радиоуправления для работы в ручном режиме. Точность системы позиционирования ±2 мм. На ваннах установлены ромбовидные улавливающие опоры, а на переносных анодных штангах их ответная часть, позволяющих скорректировать неточность системы позиционирования. Для обеспечения плавности хода применена частотная система управления электродвигателями автооператора.

Технические характеристики
Потребляемая мощность	~ 115 кВт
Электропитание	3-х фазное 380В±10%, 50 Гц
Автооператор	1 шт. консольный
Грузоподъемность автооператора	50 кг
Время нагрева растворов до рабочей температуры от 20°С	4 часа
Необходимая производительность вытяжной вентиляции	~ 5 000 м3/ч
Габаритные размеры с учетом трапа (ДхШхВ) *	~ 6 000 х 3 500 х 4 200 мм

* - точные данные определяются в процессе проектирования
