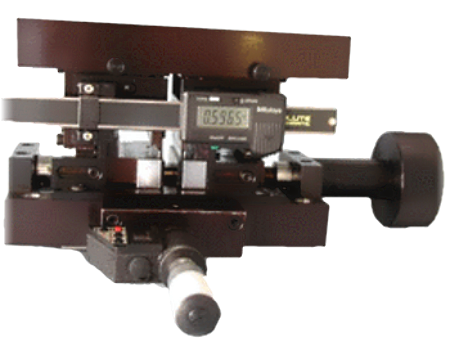

Установка формовки и обрезки выводов F5-5 2MAS

Установка формовки и обрезки выводов F5-5 2MAS

Установка FP-2MAS предназначена для формовки и обрезки выводов компонента перед монтажом на плату. Установка позволяет настраивать такие параметры как расстояние от корпуса до изгиба, высота установки компонента и общая длина компонента с выводами. Наличие цифровых микрометров упрощает процедуру установки значений параметров.

Устройство монтируется в пневматический пресс мод FP-5. Пресс оснащен 3-ех дюймовым толкателем и системой для обеспечения безопасности рук оператора в процессе работы.

Перед началом процесса формовки все выводы зажимаются, тем самым исключается возможность их повреждения и повреждения корпуса компонента. FP-Возможность нарушения целостности компонента полностью исключается за счет верхних зажимов.

Благодаря тому, что выводы зажимаются непосредственно перед началом процесса формовки, полностью исключается возможность их повреждения.

Технические характеристики
Активация/Запуск Двойной ручной пускатель
Производительность до 1000 деталей/час
Размеры (ДхШхВ) 405 x 230 х 635 мм
Вес 41 кг
Усилие 7 бар
Диаметр толкателя 76 мм (3”)
Технологические размеры
Размер Мин. значение Макс. значение
A 4,06 мм 53,98 мм
B 0,76 мм 27,98 мм
C 1,02 мм Указывается Заказчиком
D 0,00 мм 4,57 мм
E 2R + B + C + F
F 0,13 мм Указывается Заказчиком
R 0,13 мм Указывается Заказчиком
Установка формовки и обрезки выводов F5-5 2MAS Технологические размеры
