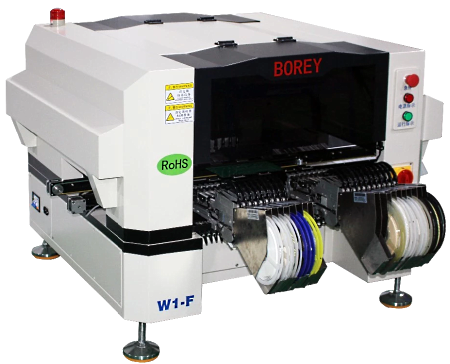

Установщик компонентов поверхностного монтажа для мелкосерийного производства SMT W1

Установщик компонентов поверхностного монтажа для мелкосерийного производства SMT W1

Настольный автоматический установщик SMD компонентов SMT W1 предназначен для установки электронных компонентов в условиях мелкосерийного и прототипного производства электронных модулей. Данный установщик начального уровня оснащен установочной головкой с 6-ю захватами, конвейерной системой и зоной для установки питателей из катушек, пеналов и поддонов, системой распознавания и выравнивания компонентов и соответствующее программное обеспечение. Зона для установки питателей из лент вмещает до 50 питателей для 8 мм лент.

В установщике компонентов используется одни из самых популярных в мире установщиков начального уровня пневматические питатели Yamaha. В установочной голове используются насадки ф. Juki. Также в установщиках компонентов данной серии применяются приводы ШВП ф. Panasonic. Для распознавания и выравнивая компонентов используется стационарная Fly-camera, которая осуществляет распознавание компонентов «на лету».

Помимо прочего опционально производитель может предложить вам конвейерную систему способную работать с более широкими платами до 400 мм или с более длинными до 1200 мм, что в свою очередь подойдет для сборки прототипов светодиодных модулей.

В случае если на вашем предприятии осуществляется сборка электронных модулей с большим количеством типономиналов компонентов, то решение из двух установленных в настольную линию установщиков компонентов SMT W1 будет подходящим для вас. Общая вместимость зоны питателей увеличится вдвое, более того значительно увеличится производительность, а невысокая стоимость позволит вам сэкономить бюджет.

Особенности:

  • Оптимизация установки по требованиям Заказчика
  • Простая эксплуатация и быстрая переналадка
  • Отличная цена для автоматического установщика
  • Настольное исполнение
  • Гарантия 12 месяцев
Технические характеристики
Максимальная скорость установки 8000 компонентов в час
Рабочая область 330 х 250 мм (опционально до 1200 x 250 мм)
Минимальный размер компонента 0402
Видеосистема Выравнивание платы, центрирование компонентов
Количество захватов 6
Точность позиционирования 30 мкм
Вместительность фидерной консоли 52, 8мм питателей
Импорт данных Встроенный CAD/Gerber конвертор
Типы питателей Питатели для лент шириной от 8 мм до 44 мм
Вибропитатели для подачи компонентов из пеналов
Матричные поддоны
Сжатый воздух 6 бар
Электропитание 220В, 50Гц, 1000 Вт
Вес 200 кг
Габаритные размеры 1050 x 950 x 720 мм
