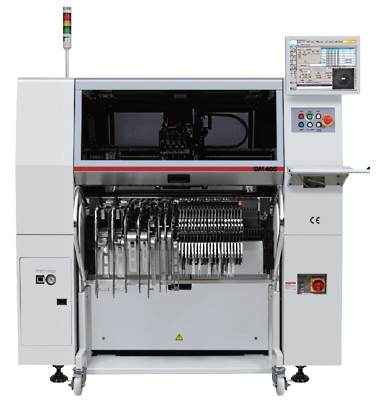

Универсальный установщик штыревых и поверхностно монтируемых компонентов SM485P

Универсальный гибкий установщик SM485P - предназначен для установки широкого диапазона SMD компонентов. Ключевой особенностью данного установщика компонентов является наличие грипперных захватов, позволяющего осуществлять установку штыревых компонентов с регулировкой давления ук. Помимо грипперного захвата головка может быть оснащена традиционными вакуумными захватами.

Особенности:

широкий диапазон устанавливаемых компонентов
вместимость до 120 8мм питателей
возможность установки штыревых компонентов
разные компоновки конвейерной системы
возможность установки ручных поддонов, автоматических податчиков поддонов
возможность установки податчика поддонов не занимая место ленточных питателей

Технические характеристики
Точность размещения	30 мкм для QFP и 50 мкм для чипов
Установочная головка	один портал, головка на 4 захвата
Номенклатура устанавливаемых питателей	Весь диапазон интеллектуальных питателей для лент шириной от 8 до 104 мм и компонентов в пластиковых пеналах и поддонах
Вместимость зоны питателей	120 позиций для питателей 8 мм (112 позиций в случае тележки для быстрой смены) до 14 питателей для радиальных или аксиальных компонентов
Конвейерная система для плат	460 х 400 мм 610 х 460 мм
Толщина	от 0,38 до 4,2 мм
Типы	Компоненты прямоугольной и цилиндрической формы, компоненты SO, PLCC, QFP, TSOP, BGA, μBGA, CSP
Минимальный размер компонента	0,6 х 0,3 мм
Максимальный размер компонента	55 х 55 мм
Максимальная высота компонента	32 мм (42 мм опционально)
Минимальный шаг выводов компонента	0,4 мм
