Универсальный автомат установки компонентов выводного монтажа NPM-VF
NPM-VF — это универсальный установщик компонентов, разработанный компанией Panasonic для монтажа штыревых компонентов. Установщик оснащен двумя порталами, где устанавливаются установочные головы с различными типами захватов. Универсальность установщика заключается в возможности установки как радиальных, так и аксиальных компонентов. В установочных головках могут быть реализованы следующие типа захватов: классический вакуумный захват, грипперный захват, захват за выводы компонента и захват с возможностью поворота компонента на 90°. Комбинирование данных захватов позволит вам автоматизировать монтаж большинства выводных компонентов.
Универсальный автомат установки компонентов выводного монтажа NPM-VF - преимущества
- Гибкость производства
- Интеллектуальные питатели
- Устанавливает радиальные и аксиальные компоненты
- Высокая скорость и точность
- Сменные установочные головы
- Полностью заменяет ручной монтаж

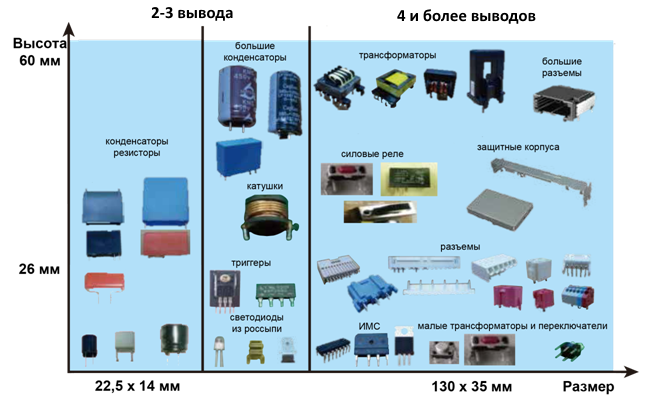

Устанавливаемые компоненты
| Технические характеристики | |||||||
| Параметры обрабатываемых плат | с загибом выводов | ||||||
| Минимальный размер ПП | 50 х 50 мм | 50 х 50 мм | |||||
| Максимальный размер ПП | 510 х 460 мм | 460 х 400 мм | |||||
| Толщина | от 0,3 до 8 мм | ||||||
| Вес | 3 кг | 1 кг | |||||
| Время смены платы | ≤4.5 сек | ≤8сек | |||||
| Параметры установочной головы | |||||||
| Скорость установки | 4 500 комп/час | ||||||
| Максимальные размеры компонента | 130 х 35 х 60 мм | ||||||
| Максимальный вес компонента | 200 г | ||||||
| Угол разворота компонента | 360° (±180°) | ||||||
| Типы захватов | поворотный захват, захват за корпус, вакуумный захват, захват за выводы |
||||||
| Количество установочных голов | 1 или 2 | ||||||
| Конфигурация питателей | |||||||
| Вместимость зоны питателей | Пенал S | Пенал L | Ленточный | Поддоны | |||
| Передняя сторона | 30 слотов для питателей | 15 | 7 | 10 | — | ||
| Задняя сторона | 30 слотов для питателей | 15 | 7 | 10 | — | ||
| 13 слотов для питателей + загрузчик поддонов |
6 | 3 | 4 | 20 | |||
| Двойной загрузчик поддонов | — | — | — | 40 | |||
| Загрузчик поддонов + 2 питателя из россыпи |
— | — | — | 20 | |||
| 4 питателя из россыпи | — | — | — | — | |||
| Основные характеристики | |||||||
| Габаритные размеры | 2166 х 2332 х 1154 мм | ||||||
| Электропитание | 400 / 210 В, три фазы, 50 Гц, 2.7 кВА | ||||||
| Сжатый воздух | 5-8 бар, 200 нл/мин | ||||||
| Вес | 2 590 кг | ||||||
