Установка ручной трафаретной печати EMS SP 20/20

Установка ручной трафаретной печати EMS SP 20/20

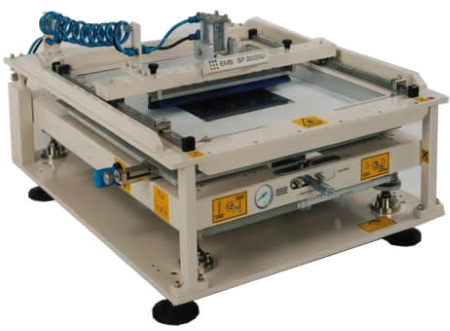

Установка ручной трафаретной печати EMS SP 20/20 – это удобный, ручной, настольный принтер трафаретной печати с уникальной возможностью постоянного, высококачественного, одинакового нанесения паяльной пасты для компонентов поверхностного монтажа. Высокая точность обеспечивается благодаря линейным направляющим, по которым движется система с ракелем и раме с трафаретом, установленной на подшипниках.

Повторяемость

  • Давление ракеля управляется и настраивается пневматическим цилиндром;
  • Давление ракеля контролируется и корректируется по манометру;
  • Перемещение рамы трафарета вверх/вниз осуществляется пневмоцилиндрами, управление которыми осуществляется с передней панели выключателем, что обеспечивает контролируемое отставание трафарета от платы;
  • Повторяемость составляет 20 мкм;
  • Жесткий зажим планки фиксации печатной платы.

Гибкость

  • Система с двойным ракелем;
  • Специальные крепления для установки рам различных размеров;
  • Общая настройка по оси Z, для установки толщины платы;
  • Разные варианты ракелей для работы с платами различной ширины.

Простота настройки и управления

  • Независимая настройка по X, Y и Theta, а также жесткая фиксация печатной платы гарантируют превосходную повторяемость;
  • Дополнительный инструментарий служит для двусторонней печати.

Особенности

  • Двойной ракель
  • Оснастка для двусторонней печати
  • Гибкость производства
  • Высокая точность
  • Настольное исполнение
Технические характеристики
Параметры печати
Размер заготовки 490 х 460 мм
Область печати 306 х 406 мм
Толщина печатной платы от 0,8 до 2,0 мм
Размер трафарета
Размер рамы трафарета Максимум: 559 х 559 мм
Минимум: 263 х 254 мм
Толщина рамы трафарета 25,4 мм
Ракель
Давление ракеля 0 – 3 кг/см2
Ширина ракеля Стандарт: 200 мм
Под заказ: 100мм, 150 мм, 300 мм
Диапазон регулировки стола X, Y ; Theta +/- 10 мм ; +/- 1,5°
Требования к помещению
Сжатый воздух 5 кг/см2
Вес 85 кг
Ширина 700 мм
Длина 900 мм
Высота 430 мм
