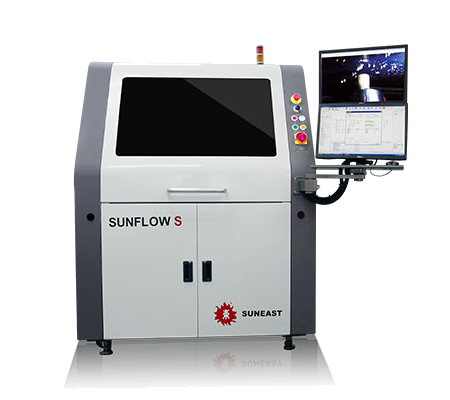

Конвейерная система селективной пайки SUNFLOW S
Конвейерная система селективной пайки Sunflow S — независимый модуль селективной пайки с электромагнитным насосом предназначен для пайки штыревых компонентов. Данный модуль может быть использован как отдельно, так и путем встраивания в линию с Sunflow 3 для увеличения общей производительности.
| Технические характеристики | |
|---|---|
| Размер печатной платы | От 120 х 50 мм до 510 х 450 мм |
| Зазор сверху | 120 мм |
| Зазор снизу | 30 мм |
| Технологический зазор по краям платы | ≥3 |
| Высота конвейера от пола | 850 ± 25 мм |
| Скорость конвейера | 0-12 м/мин |
| Максимальный вес платы | ≤5 кг |
| Толщина платы | 1- 6 мм |
| Регулировка ширины конвейера | 50 - 450 мм |
| Тип насадки | Высокоточная одиночная насадка |
| Наименьший внешний диаметр насадки | 5.5 мм |
| Внутренний диаметр насадки | От 2 до 8 мм |
| Максимальная высота волны припоя | 7 мм |
| Вместительность ванны припоя | 5 кг |
| Максимальная температура припоя | 350 ± 2℃ |
| Мощность нагрева пайки | 1.3 кВт |
| Диапазон разогрева температуры | 0 - 200℃ |
| Точность температуры разогрева | ±2℃ |
| Температура платы | 5℃ |
| Необходимое давление азота | 3 бар |
| Потребление азота | 1.2 м³/ч |
| Требуемая чистота частиц | >99.99% |
| Давление сжатого воздуха | От 5 до 8 бар |
| Электропитание | 380 В 50/60 Гц |
| Габариты | 1300 х 1620 х 1712 мм |
| Масса | 800 кг |
