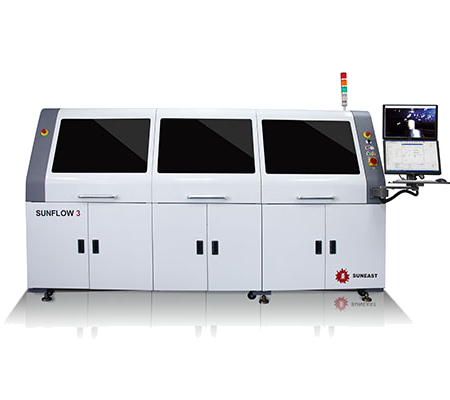

Конвейерная система селективной пайки SUNFLOW 3
Конвейерная система селективной пайки Sunflow 3 — полноразмерная система селективной пайки предназначенная для пайки штыревых компонентов. Система состоит из трех основных модулей: модуль флюсования, модуль предварительного нагрева, где нагреватели располагаются как снизу, так и сверху, и модуль пайки, оснащенный электромагнитным насосом и прецизионным соплом. При необходимости увеличения производительности система может быть дооснащена дополнительными модулями пайки Sunflow S.
Конвейерная система селективной пайки SUNFLOW 3 - преимущества
- Передовые технологии
- Прецизионные быстросъемные насадки
- Модуль флюсования
- Модуль предварительного нагрева
- Простота программирования
- Бессвинцовая пайка
- SMEMA интерфейс
Схема процесса селективной пайки:
Загрузка
Флюсование
Предварительный нагрев
Селективная пайка
Разгрузка
Насадки с миниволной
Технические характеристики | |||||||
---|---|---|---|---|---|---|---|
Мин. размер плат | 120 x 50 мм | ||||||
Макс. размер плат | 510x 450 мм | ||||||
Зазор над/под платой | 120 / 30 мм | ||||||
Зазор по краям платы | 3 мм | ||||||
Высота конвейера | 850 ± 25 мм | ||||||
Макс. вес платы | 5 кг | ||||||
Толщина платы | 0,8 – 6 мм | ||||||
Температура преднагрева | 0 – 200 °С | ||||||
Макс. температура припоя | 350 °С | ||||||
Загрузка припоя | 5 кг | ||||||
Объем флюса | 2 л | ||||||
Потребление азота | 1,2 м3/час | ||||||
Рекомендуемая чистота азота | 99,99% | ||||||
Габаритные размеры и вес | |||||||
Размеры (Д х Ш) | 2 970 x 1 620 | ||||||
Высота | 1 700 | ||||||
Вес | 2000 | ||||||
Требования к помещению | |||||||
Электричество | 3 фазы, 380 В, 50/60 Гц | ||||||
Макс. потребление | 21 кВт | ||||||
Сжатый воздух | 5-8 бар |
