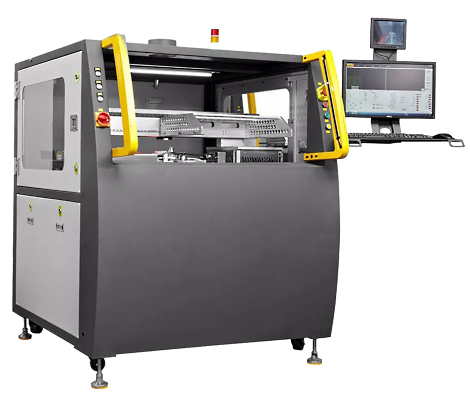

Конвейерная система селективной пайки Asel-450
Данная система селективной пайки, сочетающая все три модуля в рамках одного, подойдет для прототипного и мелкосерийного производства. Аэрозольный флюсователь, система предварительного нагрева и модуль пайки размещены на прецизионном координатном столе. В системе используется традиционный паяльный насос..
Особенности:
- Фронтальная загрузка/выгрузка
- Система 3 в 1
- Отдельно стоящая
| Технические характеристики | |
|---|---|
| Максимальный размер плат | 400 х 450 мм |
| Зазор над платой | 120 мм |
| Зазор под платой | 30 мм |
| Максимальный вес платы | до 5 кг |
| Толщина печатной платы | 0,2 – 5 мм |
| Высота конвейера | 900 ± 30 мм |
| Объем бака для флюса | 3 л |
| Точность нанесения флюса | 0,1 мм |
| Предварительный нагрев | ИК |
| Температура предварительного нагрева | до 150 °С |
| Внутренний диаметр насадок | от 4 до 20 мм |
| Точность позиционирования | ±0,15 мм |
| Объем бака с припоем | 13 кг |
| Максимальная температура | до 350 °С |
| Габаритный размеры | 1400 х 1500 х 1650 мм |
| Вес | 700 кг |
| Подключение к азоту | 3 – 5 бар; 25 л/мин; чистота 99,998% |
| Электропитание | 220В; до 5 кВт |
