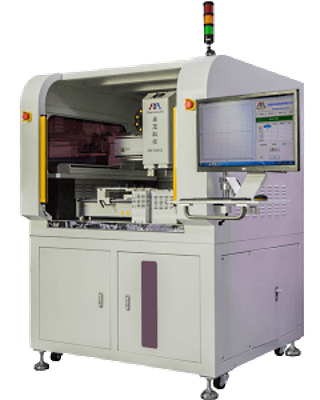

Автоматическая система монтажа BGA компонентов ZM-R8650
Установка ZM-R8650 является автоматической системой монтажа/демонтажа компонентов. Система осуществляет автоматическое совмещение выводов компонента с контактными площадками, монтаж и пайку по заданному профилю. Аналогичным образом может быть осуществлен демонтаж. Данная система подойдет для работы с BGA и другими прецизионными компонентами, где требуется высокая производительность.
Особенности:
- Высокая производительность
- Сервоприводы ф. Panasonic
- Работа с платами до 580 x 560 мм
- Работа с BGA размером до 100 x 100 мм
- Автоматическое совмещение
| Технические характеристики | |
|---|---|
| Размер печатной платы | От 10 х 10 мм до 580 х 560 мм |
| Размер БГА | от 6 х 6 мм до 100 х 100 мм |
| Площадь предварительного нагрева | 720 х 600 мм |
| Мощность верхнего нагревателя | 1200 Вт |
| Мощность нижнего нагревателя | 1200 Вт |
| Мощность ИК нагревателя | 12000 ВТ |
| Точность монтажа | ± 0,01 |
| Габариты | 1350 х 1300 х 1780 мм |
| Электропитание | 380 В / 50 Гц |
| Вес | 660 кг |
