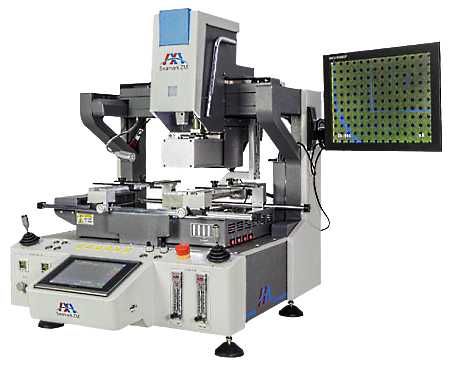

Ремонтная станция ZM-R7830A
Ремонтная центр ZM-R7830A это высокотехнологичное устройство для ремонта печатных. Система позволяет практически в автоматическом режиме осуществлять монтаж и демонтаж компонентов таких как BGA, QFP, QFN и прочее. Система оснащена достаточно большой рабочей областью для размещения печатных плат. Совмещение по осям и углу осуществляется с помощью джойстика. К системе может быть подключен азот для осуществления оплавления в инертной среде.
Ремонтная станция ZM-R7830A - Особенности
- Большое рабочее поле
- Возможность подключение азота
- Роботизированная система совмещения
- Подключение до 5 термопар
| Технические характеристики | |
|---|---|
| Макс. размер платы | 540 x 470 мм |
| Размер компонентов | от 2 х 2 до 100 х 100 мм |
| Верхний нагрев | конвекционный 1000 Вт |
| Нижний нагрев (Вт) | конвекционный 1200 Вт инфракрасный 4000 Вт |
| Тип захвата компонента | вакуумный |
| Совмещение | роботизированное позиционирование |
| Точность совмещения | ±0,01 мм |
| Видео система | Камера с монитором для приближения рабочей области и оптическая система для точного позиционирования BGA |
| Габаритные размеры | 810 x 1100 x 950 мм |
| Вес | 151 кг |
