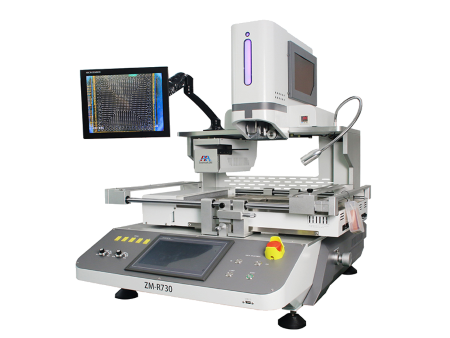

Ремонтные станции ZM-R730

Следующая в серии ZM ремонтная станция R730 также предназначена для монтажа/демонтажа компонентов поверхностного монтажа. Основным отличием от модели R6200 является большая рабочая область для работы с платами размером до 620 x 520 мм, а также данная ремонтная станция оснащается более мощными нагревателями.
Призматическая система позволяет осуществить высокоточное совмещение контактных площадок при монтаже компонентов со скрытыми выводами BGA и других сложных микросхем QFP или QFN. Система осуществляет нагрев компонента горячим воздухом по заранее заданному профилю. Измерение температуры осуществляется бесконтактными датчиками или термопарами. Система отлично подходит для ремонта печатных плат. Совмещение осуществляется с помощью микрометрических винтов.
- Высокочастотный нагревательный элемент
- 3 рецепта
- Автоматический режим ожидания и распознавание рабочего режима
- 4 в 1
- Блокировка температуры
Технические характеристики | |
---|---|
Макс. размер платы | 620 x 520 мм |
Увеличение | 5X – 100X |
Верхний нагрев | конвекционный 800 Вт |
Нижний нагрев (Вт) | конвекционный 1200 Вт инфракрасный 4800 Вт |
Тип захвата компонента | вакуумный |
Захват компонента | C микрометрическим позиционированием |
Видео система | Камера с монитором для приближения рабочей области и оптическая система для точного позиционирования BGA |
Габаритные размеры | 760 x 960 x 1000 мм |
Вес | 115 кг |
