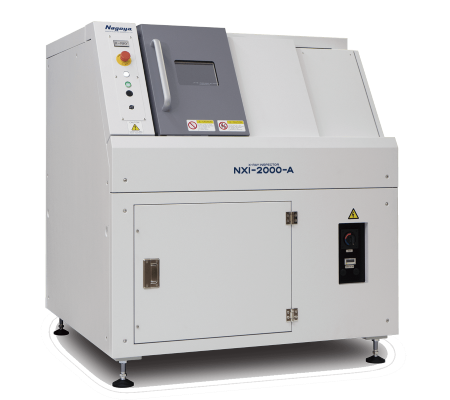

Установка рентгеновского контроля NXI – 2000-A
Японская система рентгеновского контроля NXI-2000-A предназначена для неразрушающего контроля собранных печатных узлов. Система способна распознавать пустоты в паяных соединениях компонентов (BGA) в автоматическом режиме. Данная система осуществляет инспекцию образцов размером до 430 x 450 мм.
Опционально система может оснащаться держателем для вращения изделия на 60° во время инспекции. В случае необходимости инспекции каждого образца в условиях серийного производства производитель предлагает встраиваемую в линию установку рентгеновского контроля NXI-3310.
Установка рентгеновского контроля NXI – 2000-A - преимущества
- Автоматический контроль
- Удобство использования
- Широкий набор опций
- Не требует обслуживания
- Возможность просмотра под углом до 60°
| Технические характеристики | ||
|---|---|---|
| NXI-2000 | NXI-3310 | |
| Размер стола | 450 х 430 мм | 390 x 250 мм |
| Источник | закрытый | закрытый |
| Размер фокального пятна | 7 мкм | — |
| Разрешение | 2,5 мкм | 12 мкм |
| Напряжение трубки | 90 кВ | 100 кВ |
| Тип установки | отдельно стоящая | встраиваемая в линию |
| Габаритные размеры | 1 200 х 1 230 х 1 380 мм | 1 200 х 1 230 х 1 380 мм |
| Вес | 1300 кг | 1300 кг |
| Электропитание | 220 В | 220 В |
| Потребляемая электрическая мощность | 3,5 кВт | 3,5 кВт |
