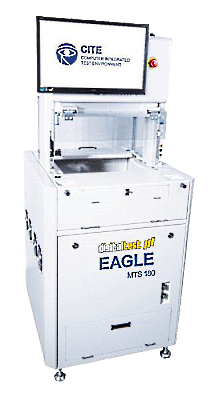

Адаптерный тестер печатных плат MTS 180

Адаптерный тестер печатных плат MTS 180

Адаптерный тестер печатных плат MTS 180 – это экономичное решение проведения электрического контроля от компании Digitaltest для серийного массового производства электроники .

Низкая себестоимость Никто не хочет приобретать дорогостоящие тестеры для проведения электрического контроля. Обычно пользователи выбирают недорогое решение и максимально его загружают. Но что такое «максимально»? Тестирование на замыкания, обрывы и проверка некоторых аналоговых компонентов, может быть выполнено оборудованием MDA , но это не «максимально». Современная электроника требует большего от тестирования и более гибкого теста.

Стоимость оборудования контроля пайки плат не является основным фактором при расчете себестоимости тестирования. Другие факторы, такие как стоимость адаптеров и время, затраченное на подготовку данных, больше влияют на себестоимость тестирования.

Автоматическое создание программы тестирования это не только генерация правильных сигналов и назначение правильных точек. Это также чтение конструкторской информации или данных Gerber , чтение оригинала информации о материале, объединение этого с вашей стратегией тестирования и автоматическая подготовка данных, т.е. не только создание программ тестирования на базе электрических цепей, но и автоматическое создание всех частей программы.

Другая часть расходов – это изготовление адаптера. Вакуумные адаптеры очень дорогие . Двухсторонние вакуумные адаптеры еще дороже. Высокая стоимость таких адаптеров, заставляет пользователей иногда пренебрегать тестированием.

Перемещающиеся вниз адаптеры , используемые в оборудовании Digital test значительно дешевле вакуумных, так как не требуют высококачественной обработки, что требуется для удержания вакуума.

Преимущества:
  • Адаптерная система для серийного и массового производства электроники;
  • Низкая себестоимость теста;
  • До 2000 аналоговых и 1600 смешанных сигналов;
  • Быстрая автоматическая подготовка рабочих программ;
  • Простая отладка рабочих программ;
  • Перемещающийся вниз адаптер.
Технические характеристики
Тестирование аналоговых сигналов
Три источника питания с программируемыми ограничениями тока/напряжения
0 до ±10В, DC-100кГц; 0 до ±25В, DC-100кГц и 0 до +100В DC
Определение разрывов выводов микросхем и разъемов
Ориентация поляризованных емкостей
Измеряющее напряжение до ±25В, DC-100кГц; до +100В DC
Измеряющий ток до ±100мА, DC-100кГц
Сопротивление 0,1 до 100МОм
Емкость 1пФ до 100мФ
Индуктивность 10H до 1000H
Тестирование цифровых сигналов
Одна логическая схема на один вид плат
Программируемые высокий и низкий уровни между +/- 10В для приводов
Программируемые высокий и низкий уровни допусков между +/- 10В для сенсоров
Каждый привод отображается через свой сенсор
Автоматическая настройка выходного напряжения
Обратный ток +/-500мА
Команды шины, Счетчик, CRC
Полная библиотека тестирования компонентов
Функциональный тест
До 6 программируемых источников питания 9В/10А, 24В/5А, 45В/3.5А Соединительные шины ( CAN , I 2 C , RS 232, RS 485 и т.п.)
Источник постоянного напряжения 0 до±2В и 0 до ±25В Модуль размыкания
Система измерения частоты и времени Пользовательский тест
Разряд сопротивления от 1Ом до 16МОм Модуль тестирования памяти
Генератор функций до 30МГц Цифровой мультиметр
Габаритные размеры и вес
Размеры (Д х Ш) 705 х 800 мм
Высота 1 500 мм
Вес 250 кг
Требования к помещению
Электропитание 220 V / 50 – 60 Гц
Температура 20 – 30 ° С
Влажность 80 %
Давление сжатого воздуха 6 Бар
