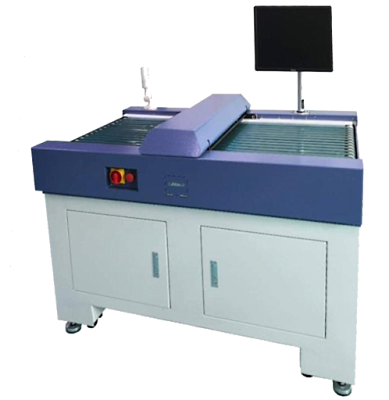

Установка проверки сквозных отверстий

Установка HC-900 предназначена для проверки наличия сквозного отверстия, контроля диаметра и отсутствия загрязнений в сквозных отверстиях после сверления и металлизации. Установка снабжена выходным конвейером.
Особенности:
- разработана специально для индустрии печатных плат
- запатентованная система светодиодной подсветки с длительным сроком службы для высокоточного контроля
- функция контроля заусенцев и проверки круглоты отверстий определяет даже самые малые заусенцы
- программа может автоматически различать типы отверстий и индивидуально устанавливать допуски
- отображение проверки отверстий в режиме онлайн
- автоматическая настройка и калибровка источника света
- повышение выхода годных благодаря контролю качества отверстий на начальном этапе производства печатных плат
- интеллектуальная система управления
- простой в обучении и использовании интерфейс оператора
- проверка отверстий после сверления и после металлизации
Технические характеристики | ||
---|---|---|
HC-900 | ||
Минимальный размер плат | 80 х 100 мм | |
Максимальный размер плат | 650 х 730 мм | |
Толщина плат | 0,3 – 10,0 мм | |
Минимальный диаметр отверстий | 0,1 мм | |
Соотношение диаметра к высоте (AR) | 20:1 | |
Скорость проверки | 2,6; 5,2; 7,8; 10,4; 13 м/мин | |
Функции проверки | большие, малые отверстия, отсутствие отверстий, лишние отверстия, размер слотов, заусенцы |
