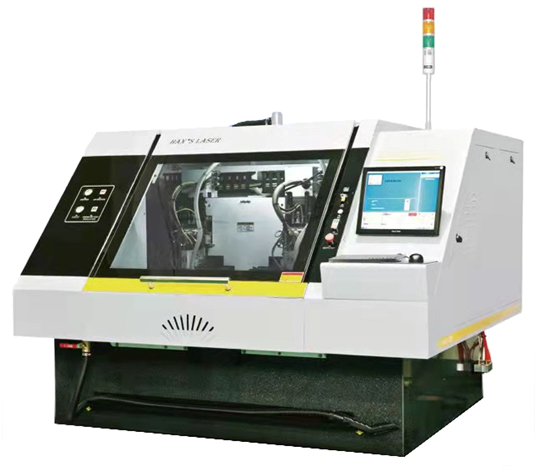

Установка для формирования отверстий лазером COBRA

Установка для формирования отверстий лазером

COBRA представляет собой гибридную установку формирования отверстий лазером. Благодаря лазерам УФ и CO2 данный станок может использоваться для различных целей в производстве печатных плат.


Особенности:
  • компенсация толщины заготовки
  • компенсация кривизны заготовки
  • распознавание реперных знаков
  • совмещение рабочего файла с каждой заготовкой
  • маркировка заготовки
  • обрезка гибкой печатной платы
  • УФ телецентрическая линза: для обеспечения перпендикулярности УФ луча к поверхности заготовки, что обеспечивает точность и качество отверстий
  • возможность проведения скрайбирования плат
  • автоматическая загрузка и разгрузка
  • поочередное включение УФ и CO2 лазеров для увеличения производительности на 15%
Технические характеристики
  COBRA
Основание станка Гранитная плита
Стол Вакуумный стол со съемными штифтами
Контроль высоты пакета Лазерный сенсор (LDS)
Позиционирование луча Высокоскоростные гальво-сканеры
Линзы УФ и CO2 телецентрические линзы
Поле сканирования 50 х 50 мм для обоих лазеров
Максимальный размер заготовки 787 х 635 мм
Максимальная область сверления 762 х 610 мм
УФ лазер 355 нм, твердотельный, с диодной накачкой
CO2 лазер 9600 нм, c ВЧ накачкой
Скорость перемещения 60 м/мин
Позиционирование ± 25 мкм
