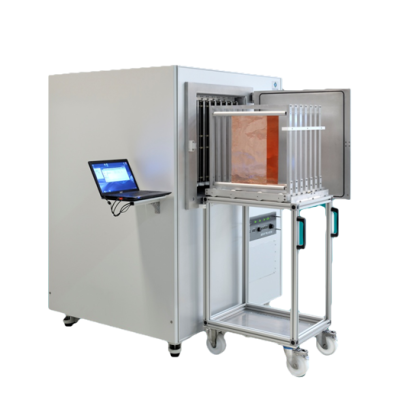

Установка плазменной очистки серии CD

Установка плазменной очистки серии CD

Установка плазменной очистки серии CD предназначена для удаления наволакивания смолы в местах торцевых контактов после сверления перед металлизацией. Вакуумная система имеет в своем составе насос, который расположен под установкой. В состав этой системы входит ротационный лопастной насос и двухроторный насос. Также система оборудована вакуумным клапаном для отключения вакуума от камеры.

В зависимости от задач в системе используется до 5 газопроводов. Подачей газа управляет контроллер массового расхода (КМР). КМР разработаны для стабильного измерения величины потока газа вне зависимости от давления и температуры при изменениях условий процесса. КМР автоматически настраивается программным обеспечением и может контролировать поток в диапазоне от 10 до 100 %. Газ подается в камеру равномерно через зажимы плат. Поток проходит через всю камеру сверху вниз для увеличения равномерности распределения газа.

Технические характеристики
  CD 600 PCB CD 1000 PCB
Высота камеры 600 мм 700 мм
Длина камеры 600 мм 700 мм
Ширина камеры 600 мм 1000 мм
Материал Алюминий Алюминий
Толщина стенки 20 мм 30 мм
Объем 216 л 490 л
Дверь с окном спереди спереди
Электроды 8 шт., вертикальные 10 шт., вертикальные
Вместимость 7 зажимов для плат размером
до 520 х 450 мм
9 зажимов для плат размером
до 590 х 780 мм
Размер плат 520 х 450 мм 590 х 780 мм
Количество полок 1 шт. 1 шт.
