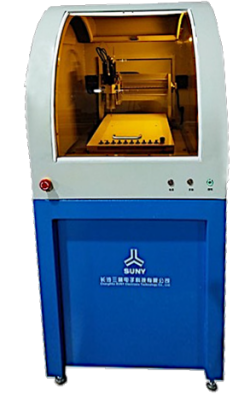

Сверлильно-фрезерный станок модели CCD

Сверлильно-фрезерный станок модели CCD

Сверлильно-фрезерный станок модели CCD предназначен для обработки базового материала печатных плат, металлов (алюминий, латунь) и пластиков (ПВХ, оргстекло). Другими применением является трассировка или фрезерование на определенную глубину. Понятный пользовательский интерфейс и полный контроль над всеми параметрами, такими как начало сверления, зажим, параметры подачи и скорости вращения, данные инструмента и т.д. ПО для сверления и фрезерования поставляется со станком и работает на любом PC/AT совместимом компьютере. Станок оснащен высокоскоростным шпинделем и поставляется в комплекте с блоком управления, устройством отсоса пыли и программным обеспечением для сверления и фрезерования.

Технические характеристики
  CCD M CCD MW CCD S CCD SW
Обрабатываемая площадь 270 х 325 мм 270 х 325 мм 325 х 495 мм 325 х 495 мм
Максимальная скорость 9 м/мин 9 м/мин 9 м/мин 9 м/мин
Точность сверления ± 25 мкм ± 25 мкм ± 25 мкм ± 25 мкм
Точность позиционирования ± 25 мкм ± 25 мкм ± 25 мкм ± 25 мкм
Диаметр сверл 0,3 - 3,2 мм 0,3 - 3,2 мм 0,3 - 3,2 мм 0,3 - 3,2 мм
Диаметр фрез 0,6 - 3,0 мм 0,6 - 3,0 мм 0,6 - 3,0 мм 0,6 - 3,0 мм
Крепление заготовки штифты и зажимы штифты и зажимы штифты и зажимы штифты и зажимы
Шпиндель 30000 – 63000 об/мин 30000 – 63000 об/мин 30000 – 63000 об/мин 30000 – 63000 об/мин
Смена инструмента вручную автоматически,
магазин на 16 поз.
вручную автоматически,
магазин на 16 поз.
Устройство удаления стружки в комплекте,
1500 Вт
в комплекте,
1500 Вт
в комплекте,
1500 Вт
в комплекте,
1500 Вт
