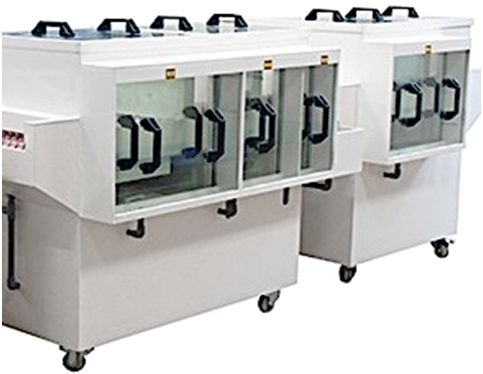

Линии мокрых процессов Convert

Линии мокрых процессов Convert

Линии модели Convert предназначены для всех стадий изготовления печатных плат, где требуются «мокрые» процессы, такие как подготовка поверхности печатных плат, проявление фоторезиста и паяльной маски, кислое или щелочное травление, снятие фото- и металлорезиста и т.п. Вертикальная конвейерная транспортная система обеспечивает первоклассное качество и простую работу оператора. В результате обработки струями из прецизионных вращающихся форсунок обеспечивается равномерная обработка всей поверхности. Встроенная технология многократной промывки, обеспечивает высококачественную очистку при чрезвычайно низком расходе воды.


Особенности:
  • подпружиненная конвейерная транспортная система для плат различной толщины;
  • протое заполнение баков и слив растворов
  • цифровой электронный термоконтроллер
  • постоянно поддерживаемая скорость конвейера
  • защита от влаги насоса и нагревательных элементов
  • конструкция системы уплотнений с отжимными валами минимизирует унос раствора
  • переносное основание со встроенным предохранительным поддоном
  • все части, контактирующие с жидкостями, выполнены из химически-стойкого пластика или титана.
  • все необходимые опции для удобства работы: ph-контроллен, ареометр, автоматическое пополнение растворов, вытяжной патрубок, модуль сушки и т.п.
Технические характеристики
  Convert 2300 Convert 2400 Convert 2600
Рабочая ширина 300 мм 400 мм 600 мм
Толщина заготовки 0,2 - 3 мм 0,2 - 3 мм 0,2 - 3 мм
Минимальная длина заготовки 100 мм 100 мм 100 мм
Скорость подачи 0 - 0,7 м/мин 0 - 0,7 м/мин 0 - 0,7 м/мин
Объем 15 - 30 л 15-30 л 15-30 л
Нагрев 1000 Вт 1000 Вт 1000 Вт
Глубина 560 мм 560 мм 560 мм
Ширина 680 мм 680 мм 680 мм
Высота с основанием 1440 мм 1440 мм 1440 мм
