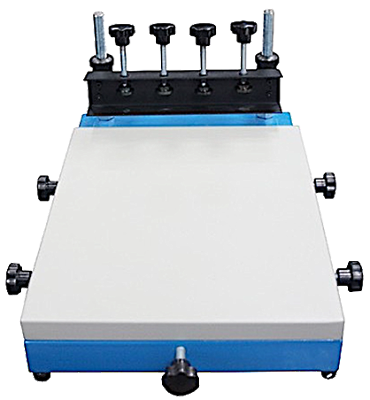

Установка маркировки печатных плат
Удобная, ручная, компактная, настольная установка сетко-трафаретной печати для постоянного, высококачественного, однородного нанесения маркировочной краски на поверхность печатных плат. Для крепления печатной платы не столе установки расположены специальные позиционирующие фиксаторы, которые очень удобны для позиционирования заготовки и ее обработки.
Особенности:
- Давление ракеля управляется и настраивается пневматическим цилиндром;
- Давление ракеля контролируется и корректируется по переднему манометру;
- Перемещение рамы трафарета вверх/вниз осуществляется пневмоцилиндрами, управление которыми осуществляется с передней панели выключателем, что обеспечивает легкое отставание трафарета от платы;
- Установка оборудована двумя ракелями для печати в обоих направлениях;
- Специальные крепления для установки трафаретных рам различных размеров.
Технические характеристики
| Размер заготовки | 490 х 460 мм |
| Область печати | 306 х 406 мм |
| Толщина печатной платы | от 0,8 до 2,0 мм |
| Размер рамы трафарета | Максимум: 559 х 559 мм Минимум: 263 х 254 мм |
| Толщина рамы трафарета | 25,4 мм |
| Габаритные размеры (Ш х Д х В) | 700 х 900 х 430 мм |
| Вес | 85 кг |
