Пресс для многослойных печатных плат

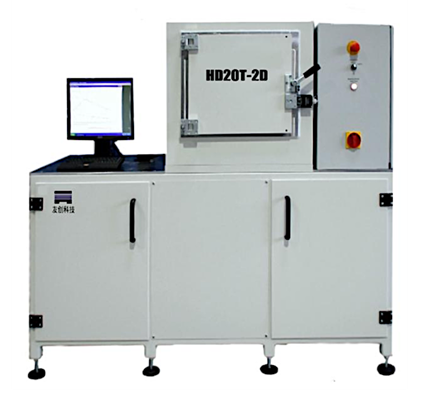

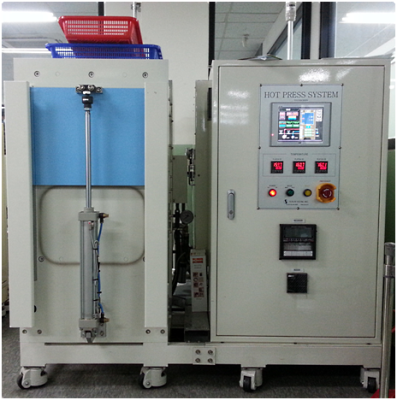

HD20T-2D – пресс с двумя просветами (этажами) для изготовления малых серий и прототипов многослойных печатных плат. Пресс оборудован плитами с электрическим нагревом. Все этапы процесса, такие как нагрев, давление и контроль времени управляются в полностью автоматическом режиме благодаря системе управления. Все стадии процесса хранятся в программе прессования в памяти управляющего компьютера и могут быть загружены при необходимости.
Последовательность операций:
- собранный пакет плат помещается в пресс-форму
- создается давление
- включается нагрев
- происходит прессование при заданной температуре
- пакет охлаждается после прессования
- пакет изымается из пресса
| HD20T-2D | |
| Максимальное усилие прессования | 20 т |
| Количество просветов (этажей) | 2 |
| Размеры нагреваемой плиты | 350 х 460 мм |
| Максимальные размеры заготовки | 300 х 400 мм |
| Максимальная рабочая температура | 300 °C |
| Высота просвета между плитами | 100 мм |
| Параллельность | ≤ 0,03 мм |
| Нагрев | электрический |
| Точность поддержания температуры на плитах | ± 2 °C |
| Максимальное рабочее гидравлическое давление | 20 МПа |
| Габаритные размеры | 1800 х 850 х 1600 мм |
