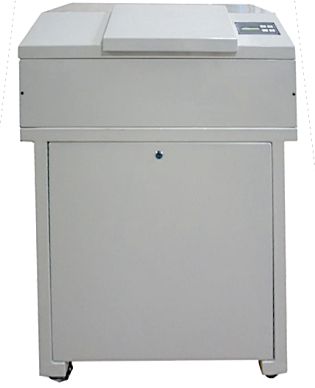

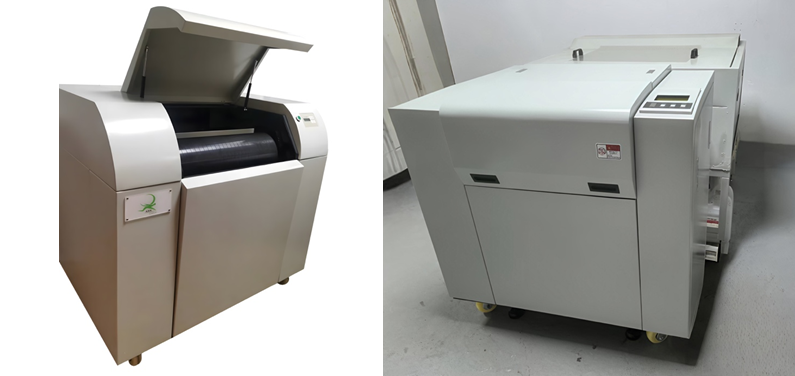

Лазерный фотоплоттер FilmStar

Лазерный фотоплоттер FilmStar

Лазерный фотоплоттер FilmStar используется для вывода высококачественных фотошаблонов для изготовления печатных плат. Оператор наматывает пленку на барабан и фиксирует липкой лентой. Рисунок формируется красным лазерным диодом, который пошагово перемещается вдоль оси барабана, вращающегося с постоянной скоростью. По окончании процесса формирования рисунка фотошаблон вручную снимается с барабана и обрабатывается в установке проявки фотошаблонов


Особенности:
  • низкая стоимость
  • высокая разрешающая способность и точность
  • внешний барабан
  • программное обеспечение для подготовки и вывода данных на отрисовку
  • установка проявки фотошаблонов (опционально
Технические характеристики
  FilmStar Small FilmStar Standard FilmStar XL
Макс. размеры пленки 250 х 380 мм 390 х 380 мм 380 х 460 мм
Макс. поле прорисовки 230 х 360 мм 360 х 360 мм 360 х 430 мм
Толщина пленки 0,1; 0,18 мм 0,1; 0,18 мм 0,1; 0,18 мм
Разрешение Х 1625 – 16256 dpi 1625 – 16256 dpi 1625 – 16256 dpi
Разрешение Y 25400 dpi 25400 dpi 25400 dpi
Скорость прорисовки 7 мм по ширине пленки в минуту мин при 2032 dpi   7 мм по ширине пленки в минуту мин при 2032 dpi   7 мм по ширине пленки в минуту мин при 2032 dpi
