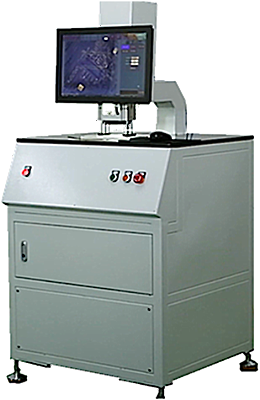

Установка для вырезания образцов микрошлифов печатных плат RAY-QY01
Автоматическая установка модели RAY-QY01 предназначена для вырезания образцов микрошлифов из печатных плат для использования в металлографическом анализе.
Оператор вручную размещает печатную плату в зону резания, задает необходимые параметры и запускает рабочий цикл нажатием кнопки на панели управления. Плата фиксируется прижимом и шпиндель с вращающейся фрезой вырезает образец заданного размера. Для удаления пыли к установке подключается пылесос, которых входит в комплект поставки.
| RAY-QY01 | |
|---|---|
| Минимальный размер вырезаемого образца | 5 х 5 мм |
| Максимальный размер вырезаемого образца | 50 х 50 мм |
| Шпиндель | 24 000 об/мин |
| Диаметр фрезы | 2 – 2,4 мм |
| Цанга | 3,175 мм |
| Габаритные размеры (Д х Ш х В) | 680 х 520 х 1400 мм |
| Вес | 230 кг |
| Электропитание | 220 В, 50 Гц |
