Установка рентгеновского контроля многослойных печатных плат

Установка рентгеновского контроля многослойных печатных плат

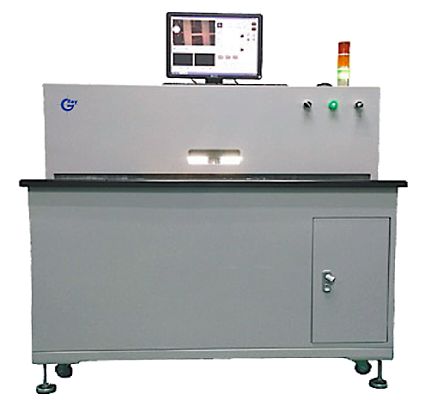

X-VISION – это установка для рентгеновского контроля рассовмещения многослойных печатных плат, отверстий малых диаметров, подложек и т.п. с рентгеновским источником 50 кВ, позволяющим определять возможные ошибки и в то же самое время выполнять различные измерения.

Ошибки:
  • рассовмещение внутренних слоев
  • короткие замыкания
  • вкрапления
  • поврежденные проводники
Измерения:
  • ширина проводника пп
  • расстояния между отверстиями, площадками
  • диаметры отверстий
  • размеры площадок
  • соосность между отверстиями и площадками
Технические характеристики
  X-VISION
Форма и диаметр реперного знака круг диаметром от 0,5 до 3,5 мм
Область просмотра и размер заготовки 635 х 762 мм
Толщина заготовки до 10 мм
Напряжение рентгеновской трубки 50 кВ
Сила тока рентгеновской трубки 1 мА
Охлаждение сжатый воздух
Размер пятна 50 х 50 мкм
Угол распространения волны 20°
Тип CCD камеры высокого разрешения
Рабочая область CCD камеры 9,6 х 12,8 мм
