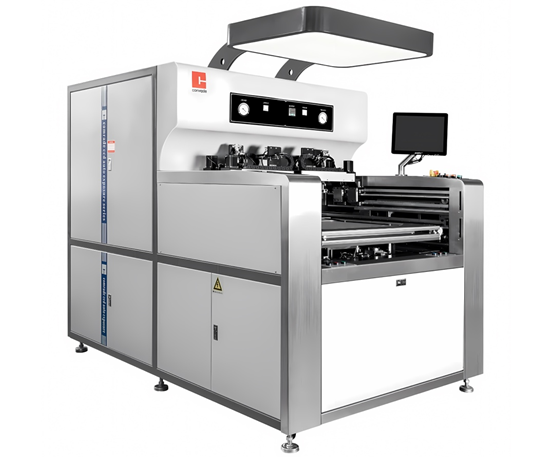

Установка экспонирования фоторезиста и паяльной маски с автоматическим совмещением

Установка экспонирования печатных плат с автоматическим совмещением по CCD камерам предназначена для двухстороннего экспонирования фоторезиста и защитной паяльной маски при помощи светодиодного источника света. Установка состоит из системы экспонирования, двух вакуумных рам, замкнутой системы охлаждения ламп и системы управления процессом экспонирования. Система экспонирования состоит из светодиодной головки с двумя блоками светодиодов.

Особенности установки:

Одновременное экспонирование с двух сторон;
УФ-светодиодная технология экспонирования;
Две рамы экспонирования;
8 CCD камеры для совмещения по оптическим мишеням;
Сенсорный экран управления с меню на русском языке;
Экспонирование внутренних, внешних слоев, паяльной маски и маркировки;
Регулируемые режимы экспонирования.

Технические характеристики
Материал рам экспонирования	стекло
Производительность	3 платы в минуту
Максимальная площадь экспонирования	546 x 622 мм
Толщина заготовки	0,1 – 3,5 мм
Минимальная толщина проводника / зазор	75 / 75 мкм
Равномерность излучения	более 85%
Источник излучения	УФ-светодиодная матрица
Совмещение	автоматическое
Интерфейс	на русском языке
