Установка экспонирования печатных плат

Установка очистки печатных плат

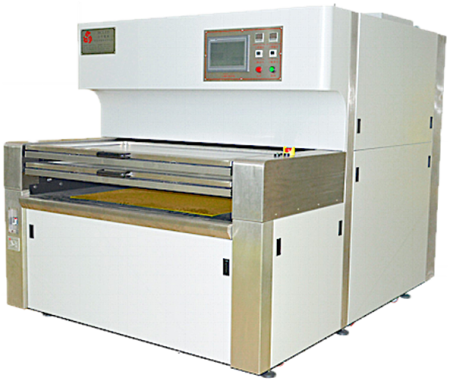

Установка экспонирования печатных плат модели HC-0968R2W предназначена для двухстороннего экспонирования сухого пленочного фоторезиста, защитной паяльной маски и маркировочного фоторезиста при помощи светодиодного источника света. Установка состоит из системы экспонирования, двух вакуумных рам, замкнутой системы охлаждения ламп и системы управления процессом экспонирования. Система экспонирования состоит из светодиодной головки с двумя блоками светодиодов. Каждый блок состоит из 6 светодиодных плат. В каждой светодиодной плате 6 рядов светодиодов по 2 на каждую длину волны.


Особенности установки:
  • Одновременное экспонирование с двух сторон;
  • Замкнутая водяная система охлаждения;
  • Две рамы экспонирования майлар/стекло или майлар/майлар;
  • Неподвижный светодиодный блок;
  • Сенсорный экран управления;
  • Экспонирование внутренних, внешних слоев, паяльной маски и маркировки;
  • Регулируемая длина волны от 315 до 400 нм
  • Регулируемые режимы экспонирования
Технические характеристики
  HC-0968R2W
Верх рамы майларовая пленка
Низ рамы стекло или майларовая пленка
Площадь экспонирования 680 x 930 мм
Толщина заготовки 0,075 – 10 мм
Минимальный толщина проводника / зазор 50 / 50 мкм
Максимальная мощность экспонирования 6 кВт
Равномерность излучения более 90%
Время экспонирования 5 – 20 сек, регулируемое
